一种候车亭的挡风板固定结构的制作方法

1.本实用新型涉及挡风板技术领域，尤其涉及一种候车亭的挡风板固定结构。


背景技术：

2.随着人们生活水平的提高，人们越来越提倡低碳环保的生活方式，在城市，越来越多的人出行选择乘坐公共交通一一公交车，而一个城市的经济发展程度和社会体制完善程度也可以从公共交通上看出端倪。而作为公交车的必不可少的配套设施，公交候车亭是在乘客候车时提供遮阳、防雨和休息的地方，已成为城市一个重要的组成部分。一个设计精美、良好的公交候车亭，既能反映出一个城市的公共设施的完善程度，能为乘客提供一个好的庇护的环境，也能成为城市一道亮丽的风景线。
3.现有的候车亭长期处于室外，导致候车亭的挡风板可能会受到损伤，由于现有的候车亭挡风板大多是一整块焊接在候车亭上，因此当挡风板受到损伤需要更换时，需将整块挡风板拆卸下来进行更换，操作麻烦，增加了工作人员的工作量。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中“由于现有的候车亭挡风板大多是一整块焊接在候车亭上，因此当挡风板受到损伤需要更换时，需将整块挡风板拆卸下来进行更换，操作麻烦，增加了工作人员的工作量”的缺陷，从而提出一种候车亭的挡风板固定结构。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种候车亭的挡风板固定结构，包括两根支撑柱，两根所述支撑柱上固定连接有顶板，所述支撑柱内设有电机，所述电机输出端固定连接有蜗杆，所述蜗杆转动连接在支撑柱内，所述支撑柱上转动穿插有若干个转动杆，所述转动杆上固定连接有蜗轮，所述蜗轮与蜗杆啮合连接，所述转动杆上滑动连接有插杆，两根所述插杆之间设有挡板，所述插杆与转动杆内壁之间固定连接有弹簧，所述插杆上滑动连接有移动杆，所述移动杆滑动穿插在转动杆上且延伸至支撑柱外，所述支撑柱上设有限位机构。
7.优选的，所述限位机构包括限位杆，所述支撑柱上设有若干个开口，所述开口与移动杆相匹配，所述开口内壁上固定连接有限位杆，所述移动杆上设有限位槽，所述限位杆与限位槽相匹配。
8.优选的，所述挡板上对称设有插槽，所述插杆为矩形杆，所述插槽与插杆相匹配。
9.优选的，所述移动杆上固定连接有拉杆，所述拉杆上设有橡胶垫。
10.优选的，所述顶板固定连接有遮雨板，所述遮雨板为聚乙烯材料制成。
11.优选的，所述挡板上对称设有缺口。
12.与现有技术相比，本实用新型的有益效果是：
13.1、当某块挡板损坏需要进行更换时，拉动相对应的拉杆使得移动杆向外运动，当限位槽运动至限位杆上方时，向下滑动移动杆，使得限位杆处于限位槽内，此时取下需要更换的挡板进行更换，将新的挡板上的插槽与插杆位置相对应，然后向上滑动移动杆，使得限
位杆脱离限位槽，在弹簧的作用力下使得插杆向内运动至插槽内，完成安装，避免了因部分的损坏而需要跟换整块挡风板的现象，操作简单，减少了工作人员的工作量。
14.2、当处于夏天或比较炎热的天气时，可启动电机使得蜗杆转动，带动蜗轮转动，使得转动杆转动，带动插杆转动，使得挡板发生转动至水平状态，使得空气能够通过挡板，增加候车亭内的空气流动，提高人们的等车时的舒适度。
附图说明

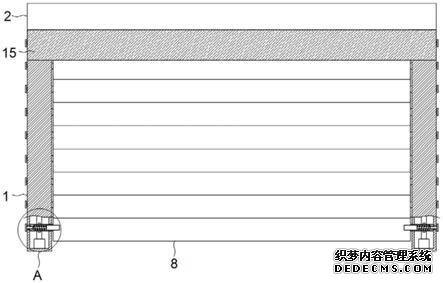

15.图1为本实用新型提出的一种候车亭的挡风板固定结构的正面结构示意图；
16.图2为图1中a处的放大示意图；
17.图3为图1的侧视图；
18.图4为挡板的侧视图。
19.图中：1支撑柱、2顶板、3电机、4蜗杆、5转动杆、6蜗轮、7插杆、8挡板、9弹簧、10移动杆、11拉杆、12限位杆、13限位槽、14开口、15遮雨板。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
21.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
22.参照图1
‑
4，一种候车亭的挡风板固定结构，包括两根支撑柱1，两根支撑柱1上固定连接有顶板2，顶板2固定连接有遮雨板15，遮雨板15为聚乙烯材料制成，使得在下雨天时能够更好地对乘客进行遮雨，支撑柱1内设有电机3，电机3输出端固定连接有蜗杆4，蜗杆4转动连接在支撑柱1内，支撑柱1上转动穿插有若干个转动杆5，转动杆5上固定连接有蜗轮6，蜗轮6与蜗杆4啮合连接，转动杆5上滑动连接有插杆7，两根插杆7之间设有挡板8，挡板8上对称设有缺口，使得挡板8之间能够相互配合实现打开与闭合，挡板8上对称设有插槽，插杆7为矩形杆，插槽与插杆7相匹配，使得当转动杆5在蜗轮6的带动下发生转动时，可使得插杆7转动，并带动挡板8转动，插杆7与转动杆5内壁之间固定连接有弹簧9，插杆7上滑动连接有移动杆10，移动杆10滑动穿插在转动杆5上且延伸至支撑柱1外，移动杆10上固定连接有拉杆11，拉杆11上设有橡胶垫，方便工作人员在更换挡板8时，拉动拉杆11来带动移动杆10运动，使得插杆7运动至脱离挡板8，支撑柱1上设有限位机构，限位机构包括限位杆12，支撑柱1上设有若干个开口14，开口14与移动杆10相匹配，开口14内壁上固定连接有限位杆12，移动杆10上设有限位槽13，限位杆12与限位槽13相匹配，使得当限位杆12处于限位槽13内时，可对移动杆10进行限位，防止移动杆10移动。
23.本实用新型中，使用者使用该装置时，当某块挡板8损坏需要进行更换，拉动相对应的拉杆11使得移动杆10向外运动，当限位槽13运动至限位杆12上方时，向下滑动移动杆10，使得限位杆12处于限位槽13内，此时取下需要更换的挡板8进行更换，将新的挡板8上的
插槽与插杆7位置相对应，然后向上滑动移动杆10，使得限位杆12脱离限位槽13，在弹簧9的作用力下使得插杆7向内运动至插槽内，完成安装，当处于夏天或比较炎热的天气时，可启动电机3使得蜗杆4转动，带动蜗轮6转动，使得转动杆5转动，带动插杆7转动，使得挡板8发生转动至水平状态，使得空气能够通过挡板8，增加候车亭内的空气流动。
24.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种候车亭的挡风板固定结构，包括两根支撑柱(1)，其特征在于，两根所述支撑柱(1)上固定连接有顶板(2)，所述支撑柱(1)内设有电机(3)，所述电机(3)输出端固定连接有蜗杆(4)，所述蜗杆(4)转动连接在支撑柱(1)内，所述支撑柱(1)上转动穿插有若干个转动杆(5)，所述转动杆(5)上固定连接有蜗轮(6)，所述蜗轮(6)与蜗杆(4)啮合连接，所述转动杆(5)上滑动连接有插杆(7)，两根所述插杆(7)之间设有挡板(8)，所述插杆(7)与转动杆(5)内壁之间固定连接有弹簧(9)，所述插杆(7)上滑动连接有移动杆(10)，所述移动杆(10)滑动穿插在转动杆(5)上且延伸至支撑柱(1)外，所述支撑柱(1)上设有限位机构。2.根据权利要求1所述的一种候车亭的挡风板固定结构，其特征在于，所述限位机构包括限位杆(12)，所述支撑柱(1)上设有若干个开口(14)，所述开口(14)与移动杆(10)相匹配，所述开口(14)内壁上固定连接有限位杆(12)，所述移动杆(10)上设有限位槽(13)，所述限位杆(12)与限位槽(13)相匹配。3.根据权利要求1所述的一种候车亭的挡风板固定结构，其特征在于，所述挡板(8)上对称设有插槽，所述插杆(7)为矩形杆，所述插槽与插杆(7)相匹配。4.根据权利要求1所述的一种候车亭的挡风板固定结构，其特征在于，所述移动杆(10)上固定连接有拉杆(11)，所述拉杆(11)上设有橡胶垫。5.根据权利要求1所述的一种候车亭的挡风板固定结构，其特征在于，所述顶板(2)固定连接有遮雨板(15)，所述遮雨板(15)为聚乙烯材料制成。6.根据权利要求1所述的一种候车亭的挡风板固定结构，其特征在于，所述挡板(8)上对称设有缺口。

技术总结
本实用新型公开了一种候车亭的挡风板固定结构，包括两根支撑柱，两根所述支撑柱上固定连接有顶板，所述支撑柱内设有电机，所述电机输出端固定连接有蜗杆，所述蜗杆转动连接在支撑柱内，所述支撑柱上转动穿插有若干个转动杆，所述转动杆上固定连接有蜗轮，所述蜗轮与蜗杆啮合连接，所述转动杆上滑动连接有插杆，两根所述插杆之间设有挡板，所述插杆与转动杆内壁之间固定连接有弹簧，所述插杆上滑动连接有移动杆，所述支撑柱上设有限位机构。本实用新型拉动相对应的拉杆使得移动杆向外运动，当限位槽运动至限位杆上方时，向下滑动移动杆，使得限位杆处于限位槽内，此时取下需要更换的挡板进行更换。挡板进行更换。挡板进行更换。


技术研发人员：赵耀
