隧道照明控制管理系统解决方案

文章出处：admin 人气：发表时间：2022-02-08 14:00

隧道照明控制管理系统
解决方案

现状

据不完全统计目前我国建成通车的公路隧道已超过2600延公里，且随着交通基础设施的不断完善，公路建设正向地质环境条件更为恶劣的山区发展，公路隧道将进一步延伸。为了保障交通安全，隧道照明是公路建设中不可或缺的重要组成部分。按照我国公路照明设计规范规定，长度大于100m 的公路隧道应设置照明设施，且每延公里隧道照明负荷应不小于60kW,按每日平均开通10个小时计，平均年耗电量达21.6万度（折合76吨标准煤），能耗巨大。再加上维护更新费用，以至于公路隧道照明成了困扰公路运营单位的沉重经济负担。
另外，隧道照明中必须考虑某些特殊的视觉现象，为了对隧道照明进行优化设计，就有必要先了解些基本的视觉问题。在白天，驾驶员进入隧道时会遇到如下视觉问题：刚进入隧道由于白天隧道外的亮度相对于隧道内的高很多，如果隧道足够长，驾驶员看到的是黑乎乎的一个洞，这就是“黑洞”现象；如果隧道很短的话，在驾驶员面前就出一个“黑框”。进入隧道后由明亮的外部进入一个较暗的隧道，视觉会有一定的适应时间，然后才能看清隧道内部的情况，这种现象称为“适应的滞后现象 ”。在隧道中间段，由于汽车排出的废气集聚，形成烟雾，汽车前照灯的光会被这些烟雾吸收和散射，形成光幕和降低前方障碍物与其背景（路面，墙面）之间的亮度对比度，影响障碍物的能见度，给视觉功能带来不利影响。隧道出口处会出现一个很亮的出口，对驾驶员会产生强烈的眩光，从而看不清路况，容易发生车祸。为此隧道照明通常分为入口照明，内部照明和出口照明。其中对入口照明的要求更加严格，要求从与外界相仿的亮度逐渐降低。具体而言，白天隧道入口照明的亮度要根据隧道外的亮度，车速，入口处的视场和隧道的长度来确定的。
节能降耗、保障安全是建设和运营单位迫切需要解决的技术难题。浙江巨川隧道单灯智能照明控制系统可以节省电量的损耗，同时改善隧道内视觉享受，减轻驾驶员疲劳，有利于提高隧道通行能力保证交通安全。

2.设计依据
隧道和道路照明，尤其是高速公路隧道照明有如下显著特点与要求：

灯具节点数量庞大一般为数千盏甚至上万盏；

管理区域大，少则一公里，多则近百公里；

施工安装和维护难度大，成本高；

照明与行车安全相关，需要高可靠性和稳定性；

需要集中控制。

基于以上几点，隧道的业主和设计、运营、养护等单位都对照明提出了智能控制的需求。此外，伴随着科技的进步和发展，人们对控制系统也产生了新的性能期望和要求：

能在电脑或电子设备上可视的、简单、快捷地控制所有照明灯具

对隧道灯具，尤其是加强段照明的灯具实施按需调光，达到消除白洞、黑洞效应的目的，并且能够节能降耗。

对道路灯具，按照灯具安装区域的经纬度，运算出天文时钟，自动的在日落时开灯，日出时关灯。按需调光，达到节能降耗的目的。

能够迅速、实时地掌握所有灯具的工作状态，对异常状态及时报警，达到提高安全性，并且降低维护成本的目的。

二.系统功能
浙江巨川电气科技有限公司隧道照明控制系统方案的实施，依赖于先进控制技术和控制方式的支撑。隧道照明系统配置了照明控制配电箱，能实现现场人工控制和自动控制，并且预留了远程控制模块，以实现对照明设施的远程控制。隧道照明灯具采用手动、遥控、时控三种控制方式进行控制，一般情况下采用遥控和时控方式，检修时采用手动控制。通过时间控制模式，晚上关闭加强照明灯具；基本照明灯具则保持常亮。同时，白天根据洞外亮度情况对隧道加强照明灯具亮度适应曲线进行动态调光控制，以达到安全、舒适、高效、经济的照明效果。该方式重点突出安全和节能控制的特点，体现绿色照明要求，追求“按需照明”的理想没计目标。随着工业自动化水平的提高和照明光源的发展及照明灯具的改善，智能控制方式将会得到更为广泛的应用。
隧道照明控制系统具体功能如下：
远程控制与管理：通过CAN总线通信技术和网线实现隧道照明系统的远程智能监控与管理；
隧道分段亮度调节：出口段、入口段、隧道内过渡段、隧道内部等，分段设置，自动进行分段照明控制；
多种控制方式：监控中心远程手动/自动、本机手动/自动、外部强制控制等五种控制方式，系统管理维护更加方便；
数据采集与检测：隧道灯具及设备的电流、电压、功率等数据检测，终端在
线、离线、故障状态监测、实现系统故障智能分析；
多功能实时报警：灯具故障，终端故障、线缆故障、断电、断路、短路、异
常开箱、线缆、设备状态异常等系统异常实时报警；
综合管理功能：数据报表、运行数据分析、可视化数据、景观设备资产管理等完善的综合管理功能，管理运维更加智能化。

三.隧道单灯控制管理系统

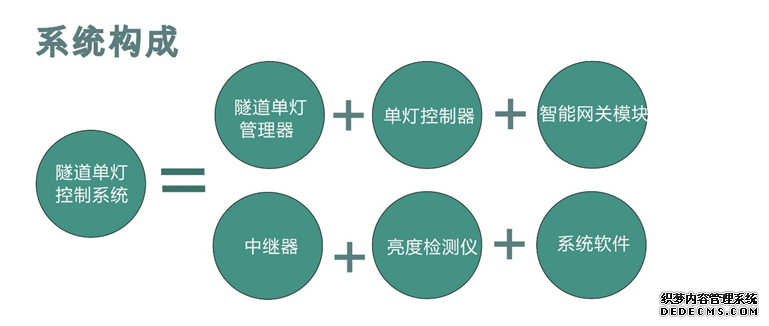

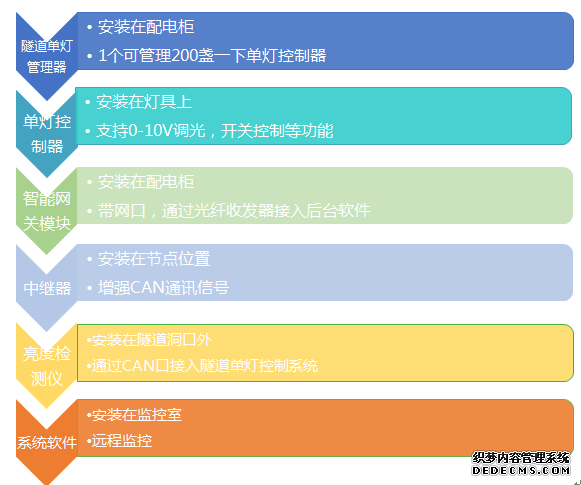

系统结构:

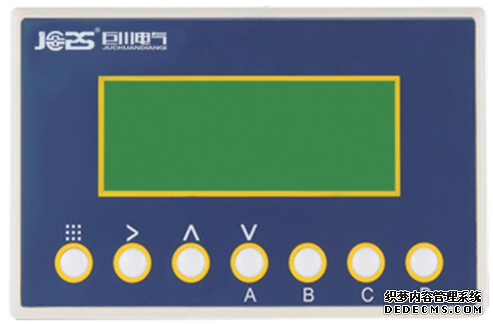

A.隧道单灯管理器（JCT-LD）
隧道单灯控制器即：集中控制器，安装在配电柜中，1台可管理200盏以下的单灯控制器。

功能特点：
(一)接收和发送子网内的所有单灯控制信号、数据记录、报警处理等。它负责控制子网内的单灯控制器运行，将系统中心的命令下达给单灯控制器，将单灯控制器及线路信息反馈系统中心。集中控制器处于系统中心和单灯控制器的中间，向上通过TXD和RXD数据接口与网关通信，网关再与系统中心通信，向下则是通过 CAN总线通讯协议方式，同各个单灯控制器通信。
（二）可实现对三相电或者单相电的电流（三路）电压（三路）、有功、无功、
功率因素、温度等数据的采集；
（三）接收服务器下发的定时策略存储在本地，上报服务器所要查询的数据；可
实现本地或者远程的查询与配置；同时可实现策略的查询、修改；也可进行手动
实时控制命令和查询命令；
具体功能如下：
①实时控制：可实时控制每盏单灯开关
②本地控制：回路控制，支持本地操作
③定时控制：分段定时，星期选择
④经纬控制：自动计算当地日出日落时间进行相应的开关控制
⑤2路开关量采集（非法开门、红外检测、烟感货接触器状态等）
主要参数：工作电压 AC220V 50HZ
负载电流 5A
环境温度 -20℃-70℃
通讯方式 CAN总线通讯方式，同时带数据接口
安装方式面板开孔嵌入式/底板支架式
产品重量 416g
面板开孔 158mm*94mm
外形尺寸 162*100*45mm(长*宽*高)
